您當前位置：行業與產品 >> 蝶閥系列 >> 氣動衛生級蝶閥

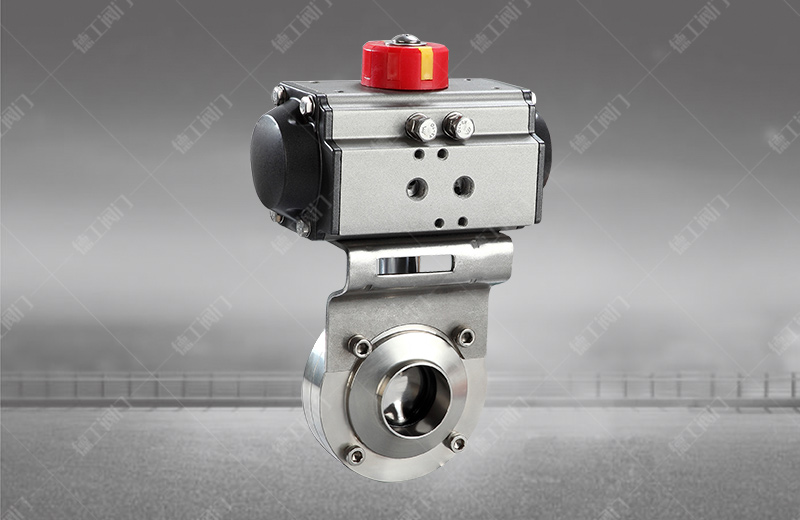

氣動衛生級蝶閥
技術參數
產品型號：D681
公稱通徑：DN20~108mm
公稱壓力：PN0.6~1.6MPa
適用溫度：-20~80℃
閥體材質：不銹鋼（P4、P6）
設計依據：GB標準
設計標準：GB/12238-1989
實驗和檢驗：JB/T9092
產品詳情

結構特點
       防爆、開關、定位器

       可拆連接，工作穩定、結構簡單、維修方便

       啟閉力矩小、響應迅速、品質優良、壽命長

       內壁拋光、表面光亮、輕巧美觀、清潔衛生、無死角易清洗


主要技術參數

公稱通徑 DN20~108mm
連接方式 外螺紋、三片式焊接、卡箍、對焊
氣缸形式 雙作用、單作用（彈簧復位）
控制方式 二位切斷（開關型）、調節型、三段式（開度可選）
公稱壓力 6、10、16bar（如需更高壓力訂貨時請注明）
氣源壓力 雙作用:4~8bar、單作用:5~8bar
介質溫度 W5:-20~80℃   W6:-20~150℃   W9:-30~120℃
環境溫度 標準型:-20~80℃
閥體材質 不銹鋼（P4、P6）
密封材質 丁晴橡膠（X）、氟橡膠(FKM)、三元乙丙橡膠（E）
備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型。


主要外形連接尺寸-PN6~16（6~16bar）

公稱通徑[DN] 外螺紋連接尺寸 三片式連接尺寸 卡箍連接尺寸 對焊連接尺寸 Lo H 執行器型號
L1 D M L2 D d L3 D d L4 D d
20 100 78 19.05 66 78 50.5 66 78 19.05 141/141 157/557 ATD50/ATE50
25 66 78 40xl/6 100 78 25.4 66 78 50.5 66 78 25.4 141/141 157/557 ATD50/ATE50
32 66 78 48xl/6 100 78 31.8 66 78 50.5 66 78 31.8 141/141 157/557 ATD50/ATE50
38 70 86 60xl/6 100 86 38.1 70 86 50.58 70 86 38.1 141/141 157/557 ATD50/ATE50
51 76 102 70xl/6 104 102 50.8 76 102 64 76 102 50.8 141/159 171/180 ATD50/ATE63
63 80 115 85xl/6 112 115 63.5 80 115 77.5 80 115 63.5 141/159 169/169 ATD63/ATE63
76 84 128 98xl/6 112 128 76.1 84 128 91 84 128 76.1 159/211 194/208 ATD63/ATE75
89 120 139 88.9 90 139 106 90 139 88.9 159/248 200/224 ATD63/ATE88
102 104 159 132xl/6 128 155 101.6 102 155 119 102 155 101.6 211/248 220/242 ATD75/ATE88
108 128 159 108 108 159 119 108 159 108 211/269 223/245 ATD75/ATE100
備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化。
